강철 거푸집이란 무엇입니까?

강철 거푸집이란 무엇입니까? 건설 전문가를 위한 완벽한 가이드

강철 거푸집 공사 충분한 구조적 강도를 달성할 때까지 갓 타설된 콘크리트를 형성하고 지지하는 데 사용되는 강철 패널, 프레임 및 보강재로 만든 임시 또는 재사용 가능한 금형 시스템입니다. 목재 또는 합판 대체재와 달리 강철 거푸집은 뛰어난 치수 정확도, 연장된 서비스 수명 및 최대 100kN/m²의 신선한 콘크리트 압력을 견딜 수 있는 능력을 제공하므로 고층 건물, 교량, 터널 및 산업 시설에서 선호되는 선택입니다.

간단히 말해서, 일관된 콘크리트 품질, 매끄러운 표면 마감, 단위당 100회 이상 재사용할 수 있는 성형 시스템이 필요한 경우 강철 거푸집이 프로젝트 요구에 맞는 엔지니어링 솔루션입니다.

강철 거푸집 시스템의 핵심 구성요소

완전한 강철 거푸집 시스템은 패널 세트 그 이상입니다. 각 구성 요소는 정의된 구조적 역할을 수행합니다.

각 구성 요소를 이해하면 현장 엔지니어가 프로젝트에서 요구하는 특정 타설 압력, 재사용 대상 및 구조적 기하학적 구조에 적합한 시스템을 선택하는 데 도움이 됩니다.

조정 가능한 캡 거푸집: 모든 기둥 크기에 대한 정밀도

가장 실용적인 혁신 중 하나 강철 거푸집 공사 가족은 조정 가능한 캡 거푸집 공사 열의 경우. 표준 기둥 형태는 단단하므로 단일 단면 크기에만 적합합니다. 조정 가능한 캡 시스템은 구조 도면에 지정된 기둥 높이와 너비에 맞게 형태를 수평 및 수직으로 확장하거나 축소할 수 있는 나사형 볼트와 슬라이딩 패널을 통합하여 이 문제를 해결합니다.

현장에서 조정 가능성이 중요한 이유

• 단일 조정 가능한 강철 기둥 형태는 다양한 단면을 포괄할 수 있으므로 하나의 프로젝트에 대해 여러 고정 크기 패널을 구매하거나 임대할 필요가 없습니다.
• 조정 가능한 볼트를 사용한 빠른 조정은 타설 사이의 가동 중지 시간을 줄여줍니다. 이는 반복적인 평면도가 있는 프로젝트에서 중요한 효율성 향상입니다.
• 견고한 강철 프레임은 모든 타설 주기에서 정확한 형상을 유지하므로 고층 건물의 각 기둥은 수동 수정 없이 공차에 맞춰 정렬됩니다.
• 다양한 프로젝트 유형에 걸쳐 재사용이 가능하므로 이 시스템은 거푸집 임대 회사와 대규모 계약업체 모두에게 경제적으로 매력적입니다.

조정 가능한 캡 거푸집 공사는 특히 상업용 타워, 인프라 공사 및 기둥 치수가 층별로 또는 섹션별로 달라지는 모든 프로젝트에 권장됩니다.

누수 없는 콘크리트 거푸집 공사: 긴밀한 접합이 협상 불가능한 이유

거푸집 조인트의 콘크리트 누출은 건설 현장에서 가장 흔하고 비용이 많이 드는 품질 결함 중 하나입니다. 누출된 시멘트 페이스트는 표면 벌집을 생성하고 구조적 요소를 약화시키며 종종 값비싼 패치나 철거 및 재부설이 필요한 경우가 많습니다. 누수 없는 콘크리트 거푸집 시스템은 정밀 가공된 패널 모서리, 연동 웨지 연결부, 모든 연결부에서 틈을 없애는 밀봉 캡 장치를 통해 이 문제를 해결합니다.

강철 거푸집이 누출 없는 성능을 달성하는 방법

강철 패널은 습기에 노출된 후 부풀어오르고 휘어지며 틈이 생기는 합판과 달리 엄격한 치수 공차로 제조됩니다. 누출을 방지하는 특정 설계 기능은 다음과 같습니다.

• 편평하고 가공된 프레임 가장자리 패널이 연결될 때 플러시되어 콘크리트 압력이 가해지기 전에 조인트를 닫습니다.
• 강력한 잠금 시스템 - 웨지 핀, 플랫 타이 및 클램프 - 패널이 분리되는 것을 허용하지 않고 전체 콘크리트 타설의 측면 압력 하에서 패널 정렬을 유지합니다.
• 코너 및 캡 유닛 두 개의 패널이 비스듬히 만나는 가장자리와 끝 조건을 밀봉하는 중첩 형상이 있습니다.
• 강철 면판 강성 새로운 콘크리트 압력이 60~100kN/m²에 도달하는 경우에도 부풀어오르거나 변형되지 않습니다.

탱크, 저수지, 댐, 지하 챔버 등 보수 구조물의 경우 누수 방지 성능은 미학적 선호 사항이 아닙니다. 이는 구조적, 규제적 요구 사항입니다. 강철 거푸집의 고유한 치수 안정성으로 인해 이러한 까다로운 응용 분야에 대한 표준 솔루션이 되었습니다.

강철 거푸집 대 목재 및 알루미늄: 실제 비교

반복적인 구조 레이아웃이 있는 중대형 프로젝트의 경우, 강철 거푸집 공사는 전체 프로젝트 수명주기를 고려할 때 타설당 가장 낮은 비용을 지속적으로 제공합니다.

강철 거푸집 유형 및 최상의 적용

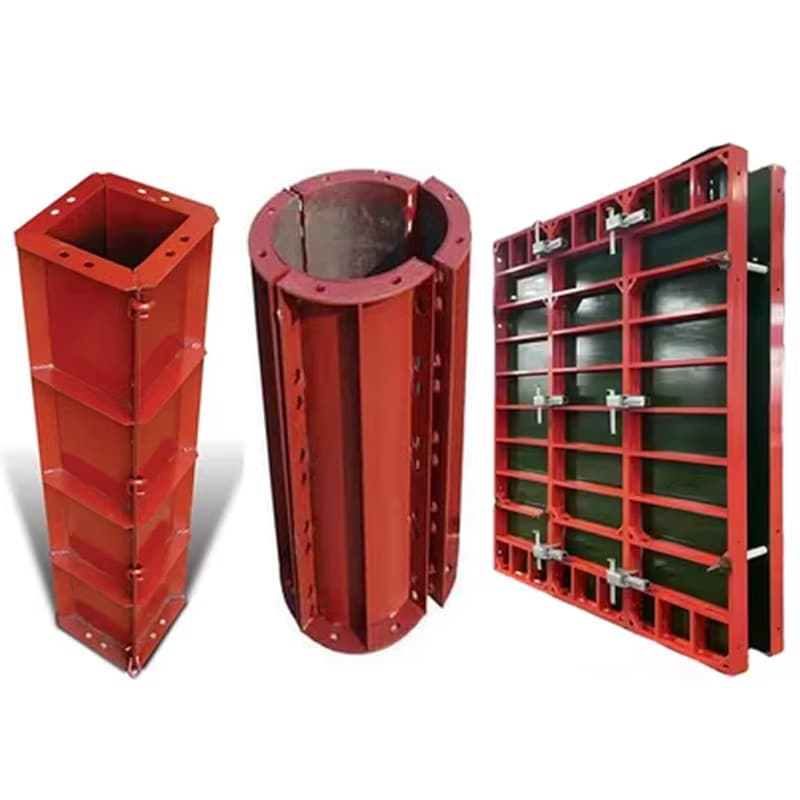

벽 거푸집 공사

강철 벽 거푸집 패널은 수직 콘크리트 벽을 주조하도록 설계된 모듈식 장치입니다. 표준 패널 크기는 일반적으로 600×900mm에서 최대 900×1800mm이며 벽 높이나 길이에 맞게 조합하여 조립됩니다. 그들은 주거용 타워, 상업용 건물, 옹벽, 터널 및 지하 지하실에 널리 사용됩니다.

기둥 거푸집 공사

고정 또는 조정 가능한 구성으로 제공되는 강철 기둥 거푸집은 단면이 일정한 정사각형, 직사각형 또는 원형 기둥을 만듭니다. 조정 가능한 시스템은 단일 패널 세트의 다양한 기둥 치수를 포괄하므로 다층 프로젝트에서 장비 재고를 줄입니다.

슬래브 및 빔 거푸집 공사

슬래브 거푸집 공사는 조정 가능한 강철 지지대로 지지되는 수평 강철 데크 패널로 구성됩니다. 지지대 높이는 층간 높이와 일치하도록 정밀하게 설정할 수 있으며, 각 층마다 패널이 제거되고 재설정됩니다. 빈 경간 산업용 슬래브 또는 교량 데크의 경우 강철 슬래브 거푸집은 처짐 없이 전체 콘크리트 타설 중량을 지탱합니다.

단면 벽 거푸집 공사

벽의 한쪽 면(기존 구조물 또는 굴착된 면)에 대한 접근이 제한될 때 사용됩니다. 강철 거푸집 공사 슬래브나 기초를 통해 고정하고 한 방향에서만 전체 콘크리트 압력에 저항합니다. 이 시스템은 지하실 건설 및 인프라 개조에 일반적입니다.

터널 및 원형 거푸집 공사

곡선형 강철 패널은 터널 라이닝, 원형 기둥 및 건축용 곡선 벽을 위한 특정 반경으로 제작될 수 있습니다. 견고한 강철 섹션은 타설 압력 하에서 반경을 유지하여 최소한의 마감이 필요한 매끄러운 내부 표면을 생성합니다.

강철 거푸집 공사와 사전 설계된 강철 구조물: 자연스러운 파트너십

강철 거푸집은 단독으로 존재하지 않으며 강철로 지어진 건물을 건설하는 데 자주 사용됩니다. 명확한 경간 강철 구조물 작업장 그리고 사전 설계된 창고 건물 건설 단계에서 강철 거푸집 공사가 필요한 콘크리트 기초, 바닥 슬래브 및 내력 코어를 통합하는 경우가 많습니다.

이 연결이 프로젝트 계획에 중요한 이유

• 사전 설계된 창고 건물의 기초는 구조용 강철 프레임에 필요한 앵커 볼트 위치를 달성하기 위해 고정밀 강철 거푸집으로 타설되어야 합니다. 모든 치수 오류는 잘못 정렬된 기본 프레임으로 직접 전달됩니다.
• 명확한 경간 작업장 설계에서는 내부 기둥이 제거되므로 강철 지붕 시스템을 지지하는 주변 콘크리트 벽과 기둥은 정확한 높이와 정렬 공차로 형성되어야 합니다. 이는 강철 벽 거푸집 공사가 탁월한 작업입니다.
• 강철 거푸집의 모듈식 재사용 가능 특성은 표준화된 구성 요소, 빠른 설치 및 현장 폐기물 최소화라는 사전 엔지니어링 건물의 효율성 철학과 일치합니다.

공급업체가 구조용 강철 시스템과 호환 가능한 강철 거푸집 솔루션을 모두 제공하면 조달이 간소화되고 엔지니어링 조정이 단순화되며 프로젝트의 콘크리트 단계와 강철 단계 사이의 인터페이스 오류 위험이 줄어듭니다.

올바른 강철 거푸집 시스템을 선택하는 방법

적절한 강철 거푸집을 선택하려면 시스템 사양을 프로젝트 변수와 일치시켜야 합니다. 다음 결정 기준을 고려하십시오.

1. 콘크리트 타설 압력: 타설량, 콘크리트 단위중량, 요소높이를 기준으로 예상측면압력을 계산합니다. 적절한 안전계수로 이 값을 초과하는 패널 및 타이로드 사양을 선택하십시오.
2. 구조적 기하학: 벽, 기둥, 슬래브 및 곡선 요소에는 각각 다른 패널 구성이 필요합니다. 선택한 시스템을 결합하고 확장하여 프로젝트의 모든 구조 유형을 포괄할 수 있는지 확인하세요.
3. 재사용 대상: 프로젝트 전체의 타설 주기 수를 추정합니다. 시스템을 50회 이상 사용할 경우 용융 아연 도금 또는 분체 코팅 표면 처리된 튼튼한 강철 패널을 사용하여 유지 관리 비용을 최소화합니다.
4. 표면 마감 요구 사항: 노출된 건축 콘크리트에는 매끄럽고 이형제와 호환되는 강철 표면이 필요합니다. 표준 구조 콘크리트는 사소한 표면 결함을 견딜 수 있습니다.
5. 현장 처리 장비: 무거운 강철 갱 형태에는 크레인 지원이 필요합니다. 크레인 접근이 불가능한 현장의 경우, 보다 가벼운 모듈식 핸드셋 패널이나 강철 프레임과 합판 표면을 결합한 강철 플라이 시스템이 실용적인 대안을 제공합니다.
6. 공급업체 지원: 신뢰할 수 있는 공급업체는 배송 전에 레이아웃 도면, 연결 세부정보 및 엔지니어링 계산을 제공하여 현장 문제 해결 및 설치 오류를 줄여야 합니다.

유지보수 및 수명: 강철 거푸집 공사를 최대한 활용하기

강철 거푸집 공사는 자본 투자입니다. 올바른 유지 관리 루틴을 통해 품질 시스템은 수십 년 동안 생산성을 유지할 수 있습니다. 주요 사례는 다음과 같습니다.

• 매 사용 후 청소: 패널 표면과 프레임 가장자리에서 콘크리트 잔여물이 굳기 전에 제거하십시오. 경화된 콘크리트는 고르지 못한 표면을 만들어 다음 타설 시 조인트 누출을 유발합니다.
• 매번 붓기 전에 이형제를 바르십시오. 얇고 균일한 이형 오일 코팅은 강철 표면과 콘크리트 사이의 접착력을 줄여 표면 마감을 보호하고 박리 속도를 높여줍니다.
• 코팅 검사 및 수리: 부서진 페인트나 손상된 아연 도금은 모재 강철을 부식에 노출시킵니다. 특히 해안이나 습도가 높은 환경에서는 손상된 부분을 즉시 손질하십시오.
• 패널을 평평하게 덮고 보관하십시오. 프레임 부재와 면판의 뒤틀림을 방지하기 위해 습기와 직접적인 기후 노출로부터 멀리 떨어진 평지에 패널을 쌓습니다.
• 커넥터와 타이를 확인하세요. 웨지 핀, 플랫 타이 및 클램프는 반복적인 하중 주기를 경험합니다. 변형이나 균열이 있는지 검사하고 마모된 부품이 조인트 무결성을 손상시키기 전에 교체하십시오.

이 수준의 관리를 받은 거푸집 공사는 일상적으로 다음과 같은 목표를 달성합니다. 200회 재사용 주기 , 매우 많은 수의 타설에 초기 투자를 분산시키고 일회용 목재 시스템과 비교할 수 없는 사용당 비용을 제공합니다.

요약: 강철 거푸집 공사는 현대 콘크리트 건설의 공학적 기초입니다.

다양한 기둥 크기를 위한 조정 가능한 캡 거푸집부터 보수 구조물을 위한 누수 없는 벽 시스템에 이르기까지 강철 거푸집은 규모에 맞게 콘크리트 건설에 필요한 정밀도, 강도 및 재사용성을 제공합니다. 사전 설계된 창고 건물 및 투명 스팬 강철 구조물과의 호환성으로 인해 콘크리트 및 구조용 강철이 밀리미터 수준의 공차까지 함께 작동해야 할 때 논리적인 선택이 됩니다.

고층 주거용 타워, 사전 설계된 산업 시설 또는 대규모 인프라 프로젝트를 계획 중이라면 올바른 강철 거푸집 시스템은 자재 낭비를 줄이고 타설 주기를 가속화하며 최소한의 개선이 필요한 표면 마감을 제공합니다. 엔지니어링 지원, 맞춤형 제작 능력, 입증된 프로젝트 참조를 갖춘 공급업체를 선택하는 것이 그러한 결과를 얻기 위한 가장 중요한 단계입니다.
